压力变送器

来源:www.zghnyb.com  作者:华能  发布时间:2018-07-20 14:01:42

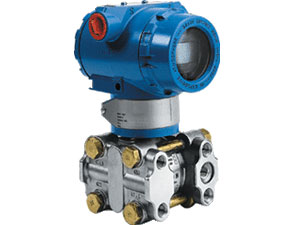

                                               压力变送器的效果图
简介:
HNDBS型压力变送器选用高硬质不锈钢材料制作成金属防护外壳,采用最新进技术生产压力变送器传感器,在转换原理上利用数字化温补技术对温度和压力进行补偿,大大提高了测量的准确度,具有精度高、可靠性高、修复能力强、稳定性高等特点,压力变送器常用于测量液体、气体、蒸汽的液位、压力和密度,然后再换转成4-20MA的信号输出,传输给记录仪表和显示仪表。广泛应用于石油、环保、压缩空气、冶金、轻工、供水系统等行业。

工作原理:
HNDBS型压力变送器的工作原理为:当压力信号作用于传感器时,压力传感器将压力信号转换成电信号,经差分放大和输出放大器放大,最后经V/A电压电流转换成与被测介质(液体)的液位压力成线性对应关系的4-20mA标准电流输出信号。

特点:
1、可调节
2、工作稳定可靠
3、抗振动、抗冲击
4、反极性、过电压保护
5、防电磁射频干扰

技术参数:
1、被测介质: 气体、液体及蒸气
2、压力类型: 表压
3、量程: -100KPa-0.6Mpa~60 Mpa~150 Mpa间任意可选
4、输出 :4~20mA(二线制)、0~5VDC、0~10VDC、0.5~4.5VDC(三线制)、0~20mA 、1~5VDC、0~2VDC
5、综合精度: ±0.1%FS(量程60MPa以上)、±0.25%FS、±0.5%FS
6、供电: 24V Dc(12~36VDC)
7、绝缘电阻: ≥1000 MΩ/100VDC
8、负载电阻: 电流输出型:最大800Ω;电压输出型:大于50KΩ
9、介质温度: -20~85℃、-20~150℃、-20~200℃、-20~300℃(可选)
10、环境温度:-20~85℃
11、储存温度:-40~90℃
12、相对湿度: 0~95% RH
13、密封等级 :IP65/IP68
14、过载能力: 150%FS
15、响应时间:≤10mS
16、稳定性:≤±0.15%FS/年
17、振动影响:≤±0.15%FS/年(机械振动频率20Hz~1000Hz)
18、电气连接: 不锈钢防水密封端子、四芯航空接插件、赫丝曼接头等
19、压力连接:M20×1.5,也可依据客户要求设计

选型需知:
1、变送器要测量什么样的压力
2、什么样的压力介质
3、变送器需要多大的精度
4、变送器的温度范围
5、需要得到怎样的输出信号
6、是否需要具备互换性的变送器
7、选择怎样的励磁电压
8、变送器超时工作后需要保持稳定度
9、变送器与其它电子设备间采用怎样的连接

注:我公司代理罗斯蒙特变送器、EJA变送器,用户可根据实际需要进行选购.
