雷达液位计

来源:www.zghnyb.com  作者:华能  发布时间:2018-07-21 09:11:00

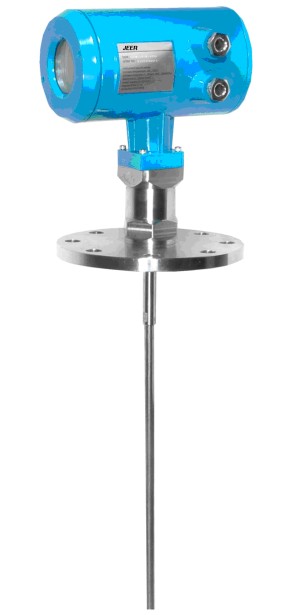

                                                        雷达液位计的效果图
简介:
HNLDY型雷达液位计是华能仪表技术人员研发出的一款新型液位测量仪表,通常在锅炉工业领域使用特别广泛,尤其是炼油行业,新型雷达液位计在原有的产品上添加了更智能的设定参数,测量更加准确,通过发射能量很低的微波脉冲传输给天线系统,再通过电子部件被转换成液位信号,即使在工作环境比较复杂的情况下存在虚假回波,用最新的微处理技术和调试软件也可以准确的分析出液位的回波。

结构原理:
HNLDY型雷达液位计主要是由雷达探测器和雷达显示仪组成,雷达探测器主要由主体、连接法兰和天线三部分组成,天线又分喇叭口型和直接与波导管连接两种形式,雷达显示仪主要是提供连接计算机的RS485通讯的借口,可以传递液位参数及信号报警功能,也可以通过计算机对雷达显示仪进行控制。雷达液位计采用的是线性调频连续波测距原理,天线发射的微波是频率波线性调制的连续波,当回波被天线接接收时,天线的发射频率就会自动改变,根据回波与发射波的频率差来计算出物料面的距离。

产品优势:
1、具有定向传播功能
2、利用准光学特性
3、传输效果好
4、介质对微波吸收与介质的介电常数成比例
5、连续测量准确
6、维护方便,操作简单,具有故障报警和自诊断功能
7、适用范围广,具有非接触性测量,方向性好,传输损耗小,测量介质多
8、安装简单,可以直接安装到罐顶部

技术参数:
1、测量范围:6米
2、过程连接:螺纹、法兰
3、过程温度:-40~250℃
4、过程压力:-1.0~20bar
5、精度:±1mm
6、频率范围:100MHZ~1.8GHZ
7、防爆/防护等级:Exia ⅡCT6/IP67
8、信号输出:4~20mA/HART(两线)

工作原理:
HNLDY型雷达液位计的天线以波束的形式发射电磁波信号,发射波在被测物料表面产生反射,反射回来的回波信号仍由天线接收。发射及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离,送终端显示器进行显示、报警、操作等。

安装注意事项:
1、测量范围从波束触及罐低的那一点开始计算,但在特殊情况下,若罐底为凹型或锥形,当物位低于此点时无法进行测量。
2、若介质为低介电常数当其处于低液位时,罐底可见,此时为保证测量精度,建议将零点定在低度的位置。
3、理论上测量达到天线尖端的位置是可能的,但是考虑到腐蚀及粘附的影响,测量范围的终值应距离天线的尖端至少100mm。
4、对于过溢保护,可定义一段安全距离附加在盲区上。
5、最小测量范围与天线有关。
6、随浓度不同,泡沫既可以吸收微波,又可以将其反射,但在一定的条件下是可以进行测量的。
