磁翻板液位计

来源:www.zghnyb.com  作者:华能  发布时间:2018-07-21 09:12:25

                                                磁翻板液位计的效果图
简介:
HNCFB型磁翻板液位计是主要用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测仪表,该产品严格按照化工部标准进行生产,具有高密封、防泄漏等特性,能长期使用在具有高温、高压、强腐蚀、高粘度等环境恶劣的场所内进行安全可靠的液位测量工作,整个测量过程不会出现盲区且读数清晰直观,磁翻板液位计配上液位报警和控制开关可实现对液位或者界位的上下限报警和控制,配上液位变送器可以将液位或界位的信号转换成4-20MA的标准信号输出,以实现对测量的介质进行远距离检测、指示、记录和控制。HNCFB型磁翻板液位计广泛应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

工作原理:
HNCFB型磁翻板液位计是根据浮力原理和磁性耦合作用研制而成,当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。

技术参数:
1、测量范围:300~3000mm
2、精确度:指示±10mm
3、测量原理:浮力原理、磁耦合传感技术
4、测量介质:各种液体及腐蚀、易燃易爆液体介质
5、输出形式:现场显示、报警、变送器输出
6、工作压力:≤2.5Mpa
7、介质温度:≤450℃
8、介质密度:≥0.55g/cm3
9、介质粘度:≤2.0pa·s
10、防爆等级:ExdⅡBT6.ExiacT6
11、防护等级:IP66
12、材质:各种牌号不锈钢、PVC等
13、连接方式:法兰连接

优点:
1、适用范围广、安装形式多样,适合任何介质的液位、界面的测量
2、集现场指示、远传变送、报警控制开关于一体,功能齐全
3、被测介质与指示结构完全隔离,密封性能好,防泄露、适应高压、高温、腐蚀条件下  的液位测量,可靠性高
4、双色指示、连续直观、醒目、测量范围大,观察方向可任意改变
5、耐振动性能好,能适应液位波动大的情况下工作

安装事项:
1、磁翻板液位计的安装必须垂直,以保证浮球组件在主体管内上下运动自如。
2、主体周围不容许有导磁体靠近否则直接影响液位计工作。
3、安装完毕后,需要用磁钢进行校正对翻柱导引一次使零位以下显示红色,零位以上显示白色。
4、投入运行时应先打开下引液管阀门让液体介质平稳进入主体管,避免液体介质带着浮球组件急速上升,而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。

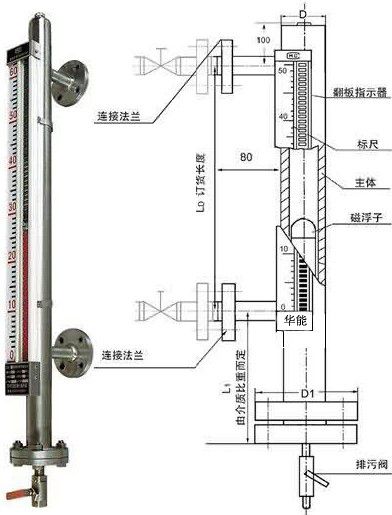

结构图:
磁翻板液位计结构图
