压簧式固定热电偶

来源:www.zghnyb.com  作者:华能  发布时间:2018-07-20 11:32:06

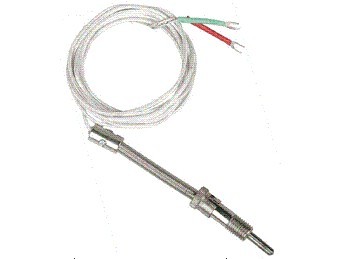

                                               压簧式固定热电偶的效果图
简介:
HNWRT型压簧式固定热电偶为压簧式固定镍铬-铜镍热电偶,通过压簧将热电偶端部与被测物的表面紧贴, 以提高测量的可靠性和准确性。压簧式固定热电偶与显示仪表等配套使用,可直接测量0~400 ℃范围内的温度。压簧式固定热电偶带有软性延长导线,可以自由弯曲,具有热响应时间小,使用方便等特点,广泛应用于塑料挤出机、轻纺、食品等工业场所。

结构原理:
HNWRT型压簧式固定热电偶的作用原理,分度特性及允许偏差,参比端(冷接点)温度补偿, 以及与显示测量仪表的联接方法均与一般热电偶相同。HNWRT型压簧式固定热电偶的结构由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。

安装方法:
HNWRT型型压簧式固定热电偶的安装方法是:固定安装在被测物体上面,先将连接螺栓拧紧在被测物体上,再将热电偶紧贴被测物,拧紧卡套螺钉,最后拧上锁紧卡套。

型号规格:

型号

分度号

测温范围 ℃

热响应时间 t0.5s

保护管材料

WRT-01

E (EA-2)

0-400

<5

不锈钢 1Cr18Ni9Ti

WRN-01
K (EU-2)
0-400
<5
不锈钢 1Cr18Ni9Ti

规格

连接螺栓 l 2 mm

总长 Lmm

保护管 l 1 mm

1000
1500
2000
2500
3000
3500
4000

30
30
30
30
30
30
30

35 或70

1000
1500
2000
2500
3000
3500
4000

60
60
60
60
60
60
60
