膜盒压力表

来源:www.zghnyb.com  作者:华能  发布时间:2018-07-21 09:09:28

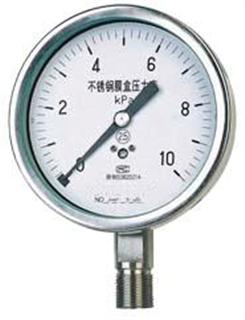

                                                  膜盒压力表的效果图
简介:
HNYE型膜盒压力表采用最新工艺生产的膜盒作为测量微小压力的产品,是一款在工业测量微压和负压常用到的压力表,主要测量对铜合金无腐蚀性、无爆炸危险气体的压力,膜盒压力表是由不锈钢材料生产而成,广泛应用于锅炉通风、气体管道、燃烧装置等其他类似设备上。

结构原理:
HNYE型膜盒压力表由测量系统(包括接头、膜盒等)、传动机构、指示装置和外壳组成。导压系统及外壳均用不锈钢材料制成,采用密封型结构,防止污秽物侵入。当被测介质的压力作用于膜盒时,其自由端产生相应弹性变形一位移,经拨杆带动传动机构放大,由指示装置将被测压力在仪表度盘上指示出来。

选型方式:

型号 结构形式 测量上限 KPa 精确度 %
YE-100-B
YE-100Z-B
径向无边
轴向无边
4;6;10;16;25;40;60;-4-0;-6-0;-10-0;-16-0;-25-0;-40-0;-2-2;-3-3;-5-5;-8-8;-12-12;-20-20;-30-30 ±2.5
(±1.6)
YE-150-B 径向无边
技术参数:
1、测量范围(kPa):0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60
2、使用环境条件:-25~55℃、相对湿度不大于80%
3、抗工作环境振动:VH3级
4、重量:0.5kg
