射频导纳料位开关

来源:www.zghnyb.com  作者:华能  发布时间:2018-07-21 09:20:51

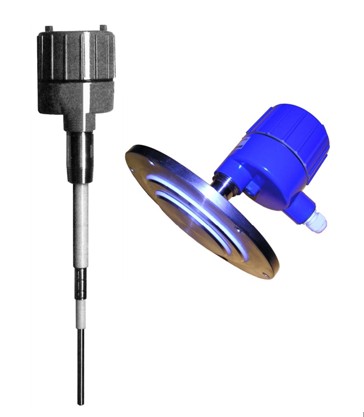

                                                 射频导纳料位开关的效果图
简介:
HNSPDN型射频导纳料位开关是射频导纳开关的一种,射频导纳料位开关的探头可应用于粉尘与固体颗粒物质,并可提供高灵敏度、稳定性、耐久性,用于液体与泥浆效果同样出色。射频导纳料位开关即射频导纳物位计,也常称作是射频导纳开关,广泛应用于化工、油田、造纸、制药、电厂、冶金、水泥等场合。

测量原理:
射频导纳料位开关是一种从电容式发展起来的、防挂料、更可靠、更准确、适用性更广的新型物位控制技术,是电容式物位技术的升级。所谓射频导纳,导纳的含义为电学中阻抗的倒数,它由电阻性成分、电容性成分、感性成分综合而成,而射频即高频无线电波谱,所以射频导纳可以理解为用高频无线电波测量导纳。仪表工作时,仪表的传感器与灌壁及被测介质形成导纳值,物位变化时,导纳值相应变化,电路单元将测量导纳值转换成物位信号输出,实现物位测量。对于连续测量,射频导纳技术与传统电容技术的区别除了上述讲过的以外,还增加了两个很重要的电路,这是根据导电挂料实践中的一个很重要的发现改进而成的。

特点:
1、通用性强:可测量液位及料位,可满足不同温度、压力、介质的测量要求,并可应用于腐蚀、冲击等恶劣场合
2、防挂料:独特的电路设计和传感器结构,使其测量可以不受传感器挂料影响,无需定期清洁,避免误测量。
3、免维护:测量过程无可动部件,不存在机械部件损坏问题,无须维护。
4、抗干扰:接触式测量,抗干扰能力强,可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确可靠:测量量多样化,使测量更加准确,泽良不受环境变化影响,稳定性高,使用寿命长。

技术参数:
1、供电电源:220VAC、50Hz或24VDC;
2、继电器触点:DPDT,5A-220VAC;
3、材质:感应棒:SUS304/316、
4、灵敏度:0.5pf-750pf;
5、工作温度:-10-230℃;
6、连接螺纹:NPT螺纹连接
7、延时时间:0-30s可调
8、绝缘护套:Teflon;

射频导纳料位开关的安装方法:
1、当探头水平安装时,应与水平面向下成20o夹角以减少落料冲击并增加感应灵敏度;
2、探头穿过容器壁安装时,保护套(绝缘部分)应比容器壁上的积料厚度长出2”;
3、为避免室外环境下雨水渗入接线盒,水平安装时电缆入线口须垂直向下;
4、安装时应充分考虑被测介质不从料仓中心入料时所堆积形成的倾斜角;
5、确认电源电压与所选用产品的电压相同,根据端子台上的标识参照接线图对应连接好各电缆,接好后,再将接线盒盖锁紧;
6、控制线路负载不能超负载使用(小于继电器容量使用)。
